Rice分布的数值计算

我在极坐标下的二维无规行走中讨论到Rice分布：

(1)   \begin{equation*} p_R\left(r\right)=\frac{r}{\sigma^2}I_0\left(\frac{r\mu_r}{\sigma^2}\right)\exp\left(-\frac{r^2+\mu_r^2}{2\sigma^2}\right) \end{equation*}

当无规行走发生的“位置”（\mu_r）离原点很远时，\mu_r值很大，而分布的极值也大至处于r=\mu_r处，因此，能看到分布主要特征的r范围也在\mu_r附近。这时，式(1)中的第一类修正贝塞尔函数I_0\left(\frac{r\mu_r}{\sigma^2}\right)的值会很大，而自然指数项\exp\left(-\frac{r^2+\mu_r^2}{2\sigma^2}\right)会很小，但整个式(1)的值仍然是适中的。在MATLAB输入上式计算时，会因为计算过程中涉及到很大的和很小的值，所以尽管最终结果的值是适中的，计算也会溢出。这时可以利用第一类修正贝塞尔函数的渐近展开。当\alpha为定值、\left|z\right|很大且\left|\mathrm{arg}z\right|<\frac{\pi}{2}时，

(2)   \begin{equation*} \begin{aligned} I_\alpha\left(z\right)&=\frac{\exp\left(z\right)}{\sqrt{2\pi z}}\left[1-\frac{4\alpha^2-1}{8z}-\frac{\left(4\alpha^2-1\right)\left(4\alpha^2-9\right)}{2!\left(8z\right)^2}\right.\\ &\left.-\frac{\left(4\alpha^2-1\right)\left(4\alpha^2-9\right)\left(4\alpha^2-25\right)}{3!\left(8z\right)^3}+\cdots\right]\\ &\approx\frac{\exp\left(z\right)}{\sqrt{2\pi z}}\left[1+O\left(z^{-1}\right)\right] \end{aligned} \end{equation*}

z越大，级数会衰减得越快.如果z足够大，I_0可近似为\frac{\exp\left(z\right)}{\sqrt{2\pi z}}。这个近似式并不改变I_0很大的事实。但如果将式(2)代入式(1)，

(3)   \begin{equation*} p_R\left(r\right)=\frac{r\exp\left[-\frac{\left(r-\mu_r\right)^2}{2\sigma^2}\right]}{\sqrt{2\pi r\mu_r\sigma^2}}\left[1+\frac{\sigma^2}{8r\mu_r}-\frac{9\sigma^4}{128r^2\mu_r^2}+\cdots\right] \end{equation*}

可见，无论\mu_r多大，p_r\left(r\right)其实只跟r与\mu_r之差有关。式(3)只需要计算\exp\left[-\left(r-\mu_r\right)^2\right]。由于Rice分布的r范围主要在\mu_r附近，因此r与\mu_r之差是很小的，因此这一计算不会溢出。

实际计算时，可先判断\mu_r和\sigma^2的取值是否使式(1)的计算溢出了，若溢出，按式(3)计算时，可根据\mu_r和\sigma^2的取值大小决定舍去级数的哪些尾项。按照MATLAB的计算极限，能让式(1)溢出的情况，也就必然能使式(3)的所有尾项都舍去了。

极坐标下的二维无规行走

这几天我在李俊杰、Mathematica的帮助下推导了极坐标下的二维布朗运动的统计。一开始我就觉得，这是很基本的问题，应该会有相应的例题或课件直接给出答案。但是一开始搜都搜不到。我用体育老师教的数学推了半天，出结果之后，就立马搜到资料了。只当作上天逼我练习一下大学的数学吧。

我要考虑的问题是二维无规行走的极坐标的统计，即极径和极角的分布。之前我总结过了二维和三维无规行走的极径分布分别是Rayleigh分布和Maxwell分布，这都是直角坐标的期望值为零的情况。本文一是要考虑期望值不为零的情况，二是不光考虑极径的分布，还要考虑极角的。

二维无规行走的“轨迹中心”

一个走了N步的二维无规行走轨迹应该是有其中心的。例如，可以定义这个中心为无规行走的x坐标和y坐标的期望值\mu_X和\mu_Y。这样的定义严格来说并不实用，因为对于给定的有限步数的轨迹，我们无法知道期望值，只能计算均值。后者只有N\rightarrow\infty时才是期望值。为了实验方便，我定义二维无规行走的轨迹“中心”是其起始坐标\left(x_0,y_0\right)。这样，不仅对任意一个给定的轨迹都能直接说出其“中心”，还能主动实现一个给定中心的“无规行走”——只要从你的行走是从那个中心开始的就行。凭直观想象，一个从点\left(x_0,y_0\right)出发的无规行走，只要步数N足够大，就有\mu_X=x_0和\mu_Y=y_0。当然，这是为了实验的思考。接下来的推导都是谈期望值

期望值为零的情况

首先，考虑一个“在原点处”的无规行走，即其x坐标和y坐标的期望值\mu_X=\mu_Y=0，方差都是\sigma^2（各向同性）。这时其极坐标的极径和极角r和\theta的分布分别为一个Rayleigh分布和一个均匀分布：

(1)   \begin{equation*} p_R\left(r\right)=\frac{r}{\sigma^2}\exp\left[-\frac{r^2}{2\sigma^2}\right] \end{equation*}

(2)   \begin{equation*} p_\Theta\left(\theta\right)=\frac{1}{2\pi} \end{equation*}

期望值不为零的情况

考虑“位于极坐标中点\left(\mu_r,\mu_\theta\right)处的无规行走，即其直角坐标x和y的期望值为\mu_X和\mu_Y，方差都是\sigma^2（各向同性）。于是

(3)   \begin{equation*} \begin{aligned} \mu_r&=\sqrt{\mu_X^2+\mu_Y^2} \\ \mu_\theta&=\left\{\begin{matrix} \arctan\frac{\mu_Y}{\mu_X}, & x>0\\ \arctan\frac{\mu_Y}{\mu_X}+\pi, &x<0 \end{matrix}\right. \end{aligned}\end{equation*}

则极径r和极角\theta的联合分布为

(4)   \begin{equation*} p_{R\Theta}\left(r,\theta\right)=\frac{r}{2\pi\sigma^2}\exp\left[-\frac{r^2+\mu_r^2-2r\mu_r\cos\left(\theta-\mu_\theta\right)}{2\sigma^2}\right] \end{equation*}

由于无规行走的极径和极角是相互独立的随机量，所以求两个边缘分布就可以了。

(5)   \begin{equation*} \begin{aligned} p_R\left(r\right)&=\int_0^{2\pi}p_{R\Theta}d\theta\\ p_\Theta\left(\theta\right)&=\int_0^\infty p_{R\Theta}dr \end{aligned} \end{equation*}

这两个积分都无法用初等函数表示。我是用Mathematica来算的，结果如下：

(6)   \begin{equation*} p_R\left(r\right)=\frac{r}{\sigma^2}I_0\left(\frac{r\mu_r}{\sigma^2}\right)\exp\left(-\frac{r^2+\mu_r^2}{2\sigma^2}\right) \end{equation*}

(7)   \begin{equation*} \begin{aligned} p_\Theta\left(\theta\right)=&\frac{1}{\sqrt{8\pi\sigma^2}}\mu_r\cos\left(\theta-\mu_\theta\right)\exp\left[-\frac{\mu_r^2\sin^2\left(\theta-\mu_\theta\right)}{2\sigma^2}\right]\times \\ &\left[\mathrm{erf}}\left(\frac{\mu_r\cos\left(\theta-\mu_\theta\right)}{\sqrt{2\sigma^2}}\right)+1\right]+\frac{1}{2\pi}\exp\left(-\frac{\mu_r^2}{2\sigma^2}\right) \end{aligned} \end{equation*}

其中，I_0\left(x\right)是零阶第一类Bessel函数

(8)   \begin{equation*} I_0\left(x\right)=\frac{1}{\pi}\int_0^\pi\exp\left(x\cos\theta\right)d\theta \end{equation*}

\mathrm{erf}\left(x\right)是误差函数

(9)   \begin{equation*} \mathrm{erf}\left(x\right)=\frac{2}{\sqrt{\pi}}\int_0^x e^{-t^2}dt \end{equation*}

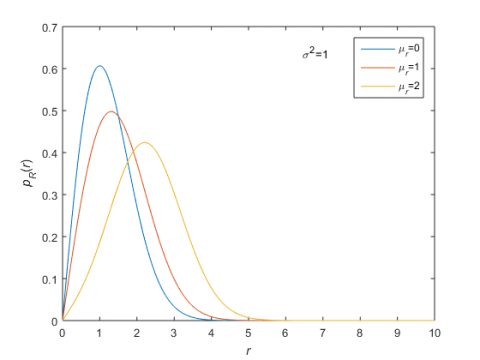

式(6)其实就是Rice分布，当\mu_r=0时退化为Rayleigh分布（式(1)）。下图是固定\sigma^2=1，\mu_r=0,1,2的分布曲线：

Rice distributions of varying expetation

Rice distributions of varying expectations

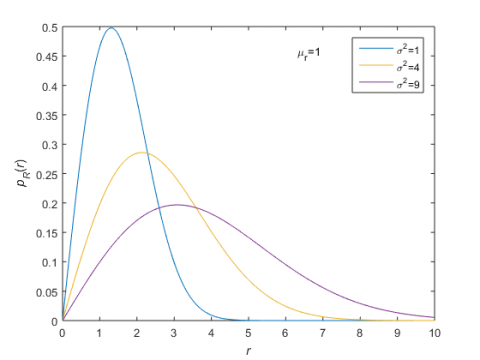

下图是固定\mu_r=1，\sigma^2=1,2,3的分布曲线：

Rice distributions of varying variances

Rice distributions of varying variances

作为极径的分布，Rice分布与极角的期望\mu_\theta无关。而极角的分布（式(7)）与\mu_r和\mu_\theta都有关。这个分布是否已有人名，我没有找到。我只找到一篇文章讨论更加一般的情况，即两组高斯量X和Y期望值\mu_x\neq\mu_y\neq0，且它们的方差也各不相等\sigma_x\neq\sigma_y；而且X坐标和Y坐标还是相关的，它们的协方差系数\rho\neq0的情况[1]。我是算出式(7)之后才找到这篇论文的，唯一安慰就是一对照发现我好歹算对了。

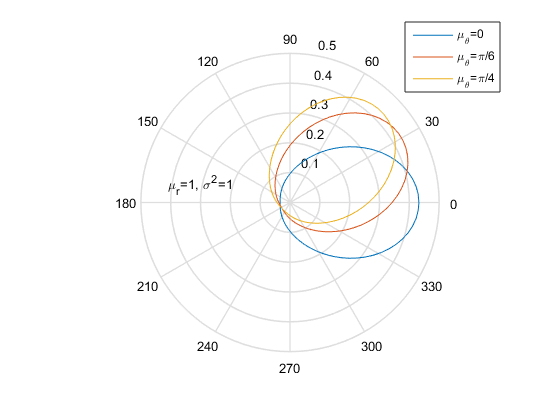

式(7)在\mu_r=0时退化为均一分布\frac{1}{2\pi}（式(2)），这是“在原点处”的无规行走的结果。可以想象，一个远离原点处的二维无规行走，其轨迹相对原点的极角涨落基本会分布在一个很窄的范围之内，而且这个范围主要依赖这个无规行走的“位置”。下图是固定\mu_r=1和\sigma^2=1，\mu_\theta=0,\frac{\pi}{6},\frac{\pi}{4}的结果：

Polar angle distributions of random walk: varying angular expectations

Polar angle distributions of random walk: varying angular expectations

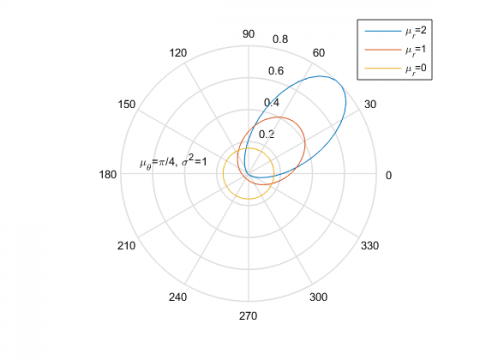

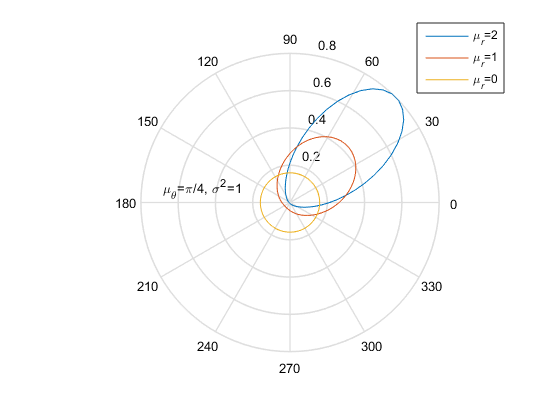

再仔细想，一个给定方差的无规行走，如果离原点近一些，其轨迹的极角涨落会宽一些。下图是固定\mu_\theta=\frac{\pi}{4}和\sigma^2=1，\mu_\theta=0,1,2的结果：

Polar angle distributions of random walk: varying radial expectations

Polar angle distributions of random walk: varying radial expectations

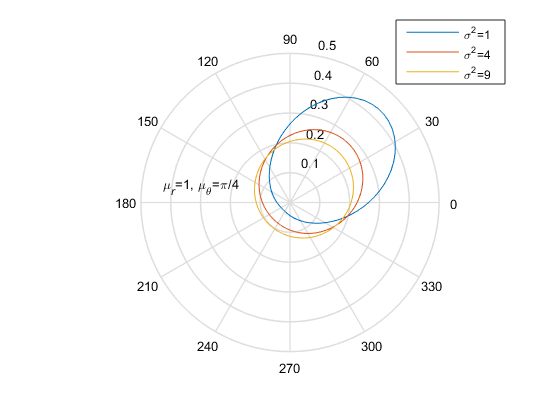

最后，看一下固定\mu_r=1和\mu_\theta=\frac{\pi}{4}，\sigma^2=1,4,9的结果：

Polar angle distributions of random walk: varying variances

Polar angle distributions of random walk: varying variances

References

  1. P. Dharmawansa, N. Rajatheva, and C. Tellambura, "Envelope and phase distribution of two correlated gaussian variables", IEEE Transactions on Communications, vol. 57, pp. 915-921, 2009. http://dx.doi.org/10.1109/TCOMM.2009.04.070065
